竣工圖如何修改，你真的知道嗎？強烈建議收藏

一、基本要求

1.1新建、改建、擴建的建筑工程均應編制竣工圖；竣工圖應真實反映竣工工程的實際情況。
1.2竣工圖的專業類別應與施工圖對應。
1.3竣工圖應依據施工圖、圖紙會審記錄、設計變更通知單、工程洽商記錄(包括技術核定單) 、工程簽證等繪制。
1.4當施工圖沒有變更時，可直接在施工圖上加蓋竣工圖章形成竣工圖。
1.5竣工圖的繪制應符合國家現行有關標準的規定。
1.6竣工圖應有竣工圖章及相關責任人簽字。
1.7竣工圖的編制單位由建設單位在工程招投標及與勘察、設計、施工、監理等單位簽訂協議、合同時確定。
二、建筑工程竣工圖的分類及組卷（參考，具體視工程具體情況）
序號
圖紙類別
分冊內容
盒號
1
建筑與結構
建筑竣工圖
1-3
2
結構竣工圖
4-5
3
鋼結構竣工圖
6
4
幕墻竣工圖
7
5
室內精裝修竣工圖
8
6
機 電
給排水及采暖竣工圖
9-10
7
建筑電氣竣工圖
11-12
8
設備竣工圖
13
9
室 外
規劃紅線內各種管線、排水、供熱、供電竣工圖
14-15
10
規劃紅線內道路、綠化竣工圖
16
注：所有深化圖紙均需經原設計人員書面確認。

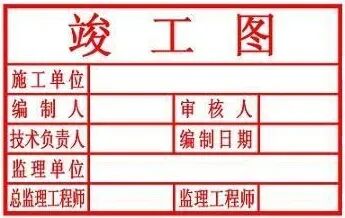

三、竣工圖章樣式

圖片

四、竣工圖改繪方法
4.1 竣工圖按繪制方法不同可分為以下幾種形式：
（1）利用電子版施工圖改繪；
（2）利用施工藍圖改繪；
（3）利用翻曬硫酸紙底圖改繪；
（4）重新繪制。
4.2利用電子版施工圖改繪
（1）將圖紙變更結果直接改繪到電子版施工圖中， 用云線圈出修改部位， 按下表形式做修改內容備注表；
修改內容備注表
設計變更、洽商編號
簡要變更內容




（2）竣工圖的比例應與原施工圖一致；
（3）設計圖簽中應有原設計單位人員簽字；
（4）委托本工程設計單位編制竣工圖時， 應直接在設計圖簽中注明“ 竣工階段”， 并應有繪圖人、審核人的簽字；
（5）竣工圖章可直接繪制成電子版竣工圖簽， 出圖后應有相關責任人的簽字。
4.3利用施工圖藍圖改繪的竣工圖
（1）應采用杠(劃) 改或叉改法進行繪制；
（2）應使用新曬制的藍圖,不得使用復印圖紙。
4.4 利用翻曬硫酸紙圖改繪的竣工圖
（1）應使用刀片將需更改部位刮掉，再將變更內容標注在修改部位， 在空白處做修改內容備注表；修改內容備注表樣式可按上表。
（2）宜曬制成藍圖后，再加蓋竣工圖章。
（3）當圖紙變更內容較多時，應重新繪制竣工圖。
