消防管道隱蔽填表范例

范例


我要回答

邀請別人回答

收藏

全部回答

  • 周路路鉑金專家

    2026-02-05 16:13:31

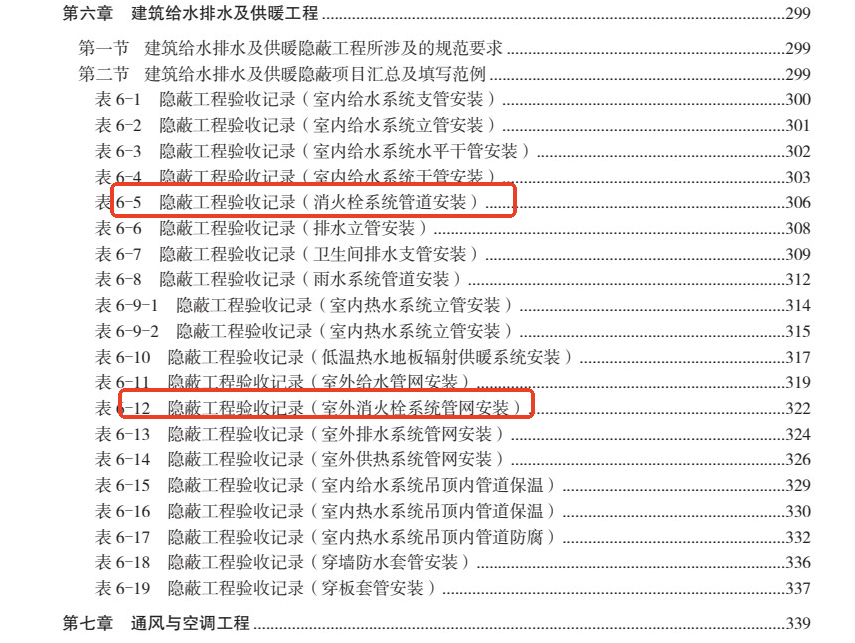

    【書籍】資料員實戰一本通 隱蔽工程-筑業軟件官方商城http://shop.zhuyew.cn/pro_detail_988.html

    可以參考看一下這個，里面有200多種范例供參考哦


    點贊0

    回復 0

    舉報

  • 筑業小筑老師鉑金專家

    2026-02-05 11:59:35

    以下是一個消防管道隱蔽工程驗收記錄的表格范例，供您參考：
    ---
    ### **消防管道隱蔽工程驗收記錄表**
    **工程名稱**：××大廈消防工程
    **施工單位**：××消防工程有限公司
    **驗收部位**：地下二層車庫消防噴淋管道
    **隱蔽日期**：2023年XX月XX日
    ---
    #### **一、隱蔽工程內容**
    1. 管道材質：熱鍍鋅鋼管（DN100-DN150）
    2. 連接方式：溝槽式卡箍連接
    3. 管道敷設方式：梁下吊裝，穿墻套管安裝
    4. 防腐處理：管道外壁涂刷紅色環氧防腐漆
    5. 隱蔽范圍：管道安裝后由輕鋼龍骨石膏板吊頂封閉
    ---
    #### **二、驗收項目及檢查結果**
    | **檢查項目** | **檢查內容** | **檢查結果** | **是否符合規范** |
    |-----------------------|--------------------------------------------|--------------|------------------|
    | **管道材質** | 核對材質報告，是否符合設計要求 | 合格 | 是 |
    | **管道連接** | 卡箍連接是否嚴密，無滲漏 | 合格 | 是 |
    | **支架安裝** | 支架間距≤3.5m，固定牢固無松動 | 合格 | 是 |
    | **防腐處理** | 漆面均勻無漏涂，顏色符合消防標識要求 | 合格 | 是 |
    | **套管封堵** | 穿墻套管與管道間防火泥封堵嚴密 | 合格 | 是 |
    | **試壓記錄** | 管道系統試壓1.4MPa，穩壓30分鐘無滲漏 | 合格 | 是 |
    | **沖洗記錄** | 沖洗水質清澈，無雜質 | 合格 | 是 |
    | **隱蔽前檢查** | 管道坐標、標高與圖紙一致 | 合格 | 是 |
    ---
    #### **三、驗收結論**
    隱蔽工程符合設計及《自動噴水滅火系統施工及驗收規范》（GB 50261）要求，同意隱蔽。
    ---
    #### **四、簽字欄**
    | **單位** | **人員簽字** | **日期** |
    |-----------------------|--------------------|----------------|
    | 施工單位 | ×××（項目經理） | 2023年XX月XX日 |
    | 監理單位 | ×××（監理工程師） | 2023年XX月XX日 |
    | 建設單位 | ×××（項目負責人） | 2023年XX月XX日 |
    ---
    #### **備注**
    1. 隱蔽前已完成管道壓力試驗及沖洗，影像資料存檔編號：FD-2023-XXX。
    2. 吊頂封閉后需保留檢修口，位置詳見附圖。
    ---
    ### **填寫說明**
    1. **檢查項目**需覆蓋管道材質、安裝工藝、功能性測試（試壓、沖洗）等關鍵內容。
    2. **驗收結論**應明確引用相關規范（如GB 50261、GB 50974等）。
    3. **影像資料**需保存隱蔽前管道全貌、套管封堵、支架安裝等部位照片。
    根據實際工程調整內容，確保符合當?shù)叵啦块T(mén)要求。
