建筑智能化設計圖紙中信息設施系統用什么表格

設計圖紙中信息設施系統用什么表格

我要回答

邀請別人回答

收藏

全部回答

  • 周路路鉑金專家

    2026-02-05 16:33:59

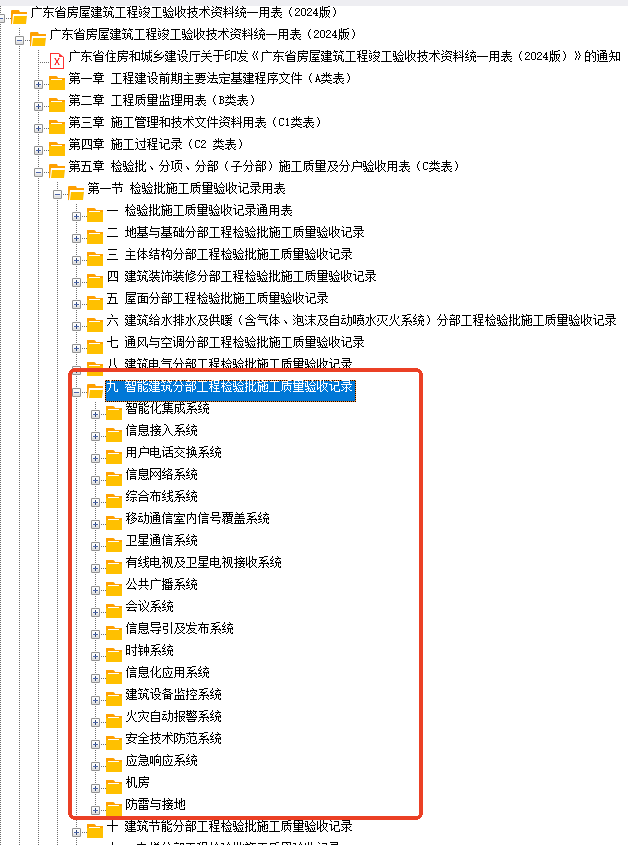

    信息接入系統、用戶電話交換系統、信息網絡系統、綜合布線系統、移動通信室內信號覆蓋系統、衛星通信系統、有線電視及衛星電視接收系統,都屬于信息設施系統的范疇,您具體是哪種可以在這里選擇

    點贊0

    回復 0

    舉報

  • 筑業小筑老師鉑金專家

    2026-02-05 08:31:54

    在建筑智能化設計圖紙中,信息設施系統(Information Facility System, IFS)通常需要結合多種表格來清晰表達系統配置、設備參數、管線路由等信息。以下是常用的表格類型及其用途:
    ---
    ### **1. 系統配置表(或系統架構表)**
    - **用途**:概述信息設施系統的整體架構和子系統組成(如通信網絡、綜合布線、無線覆蓋、公共廣播等)。
    - **內容**:
    - 子系統名稱(如綜合布線系統、有線電視系統、信息網絡系統等)。
    - 系統功能說明(如帶寬需求、覆蓋范圍、設備層級)。
    - 關鍵技術參數(如網絡交換機端口數量、AP點位密度)。
    - 與其他系統的接口關系(如與安防系統、樓宇自控系統的聯動)。
    ---
    ### **2. 設備材料清單表(BOM表)**
    - **用途**:列明各子系統中所有設備、材料的規格、數量及安裝位置。
    - **內容**:
    - 設備名稱(如配線架、交換機、光纖收發器、AP)。
    - 型號/規格(如Cat6網線、24口交換機、單模光纖)。
    - 數量。
    - 安裝位置(如弱電間、樓層配線間、吊頂內)。
    - 備注(如品牌要求、供電方式)。
    ---
    ### **3. 管線表(線纜路由表)**
    - **用途**:明確線纜類型、路由路徑及敷設方式。
    - **內容**:
    - 線纜類型(如UTP6、光纖、同軸電纜)。
    - 起點和終點(如從弱電機房到末端信息插座)。
    - 管線規格(如SC32鍍鋅鋼管、PVC線槽)。
    - 敷設方式(如吊頂內暗敷、地板下穿管)。
    - 長度估算(用于工程量統計)。
    ---
    ### **4. 信息點位表(TO/CP表)**
    - **用途**:詳細標注每個房間或區域的信息點位分布及用途。
    - **內容**:
    - 房間/區域名稱(如辦公室、會議室)。
    - 點位編號(如TO-01、AP-02)。
    - 點位類型(如數據、語音、無線AP)。
    - 對應配線架端口號。
    - 預留擴展數量(如冗余插座)。
    ---
    ### **5. 圖紙目錄表**
    - **用途**:列出所有與信息設施系統相關的圖紙名稱及編號。
    - **內容**:
    - 圖紙編號(如IFS-01、IFS-02)。
    - 圖紙名稱(如“綜合布線平面圖”“機房設備布置圖”)。
    - 版本日期及修改說明。
    ---
    ### **6. 圖例符號說明表**
    - **用途**:統一圖紙中的圖形符號和縮寫含義。
    - **內容**:
    - 圖形符號(如AP圖標、配線架圖標)。
    - 對應設備名稱。
    - 線型與顏色的定義(如紅色代表光纖、虛線代表預留線路)。
    ---
    ### **7. 系統調試與驗收表(可選)**
    - **用途**:規劃系統調試流程及驗收標準。
    - **內容**:
    - 測試項目(如鏈路連通性、無線信號強度)。
    - 測試方法(如FLUKE測試儀)。
    - 合格標準(如衰減值、誤碼率)。
    ---
    ### **注意事項**
    1. **依據標準**:需符合《智能建筑設計標準》(GB/T 50314)及相關行業規范。
    2. **分層標注**:大型項目可能需分樓層或分區域制表。
    3. **與圖紙聯動**:表格中的設備編號、點位編號需與平面圖、系統圖對應。
    4. **擴展性**:預留部分空白欄位,便于后期修改或增補。
    根據具體項目需求,可能還需補充 **機房設備布置表**、**IP地址規劃表** 等專業表格。建議結合設計軟件(如AutoCAD、Revit)的“表格工具”生成動態鏈接表格,以提高效率。
