公園園路需要畫放線圖嗎？

公園園路需要畫放線圖嗎？可以給個放線示例圖看看嗎？

我要回答

收藏

全部回答

  • 已采納

    米雪艷鉑金專家

    2026-01-16 19:37:29

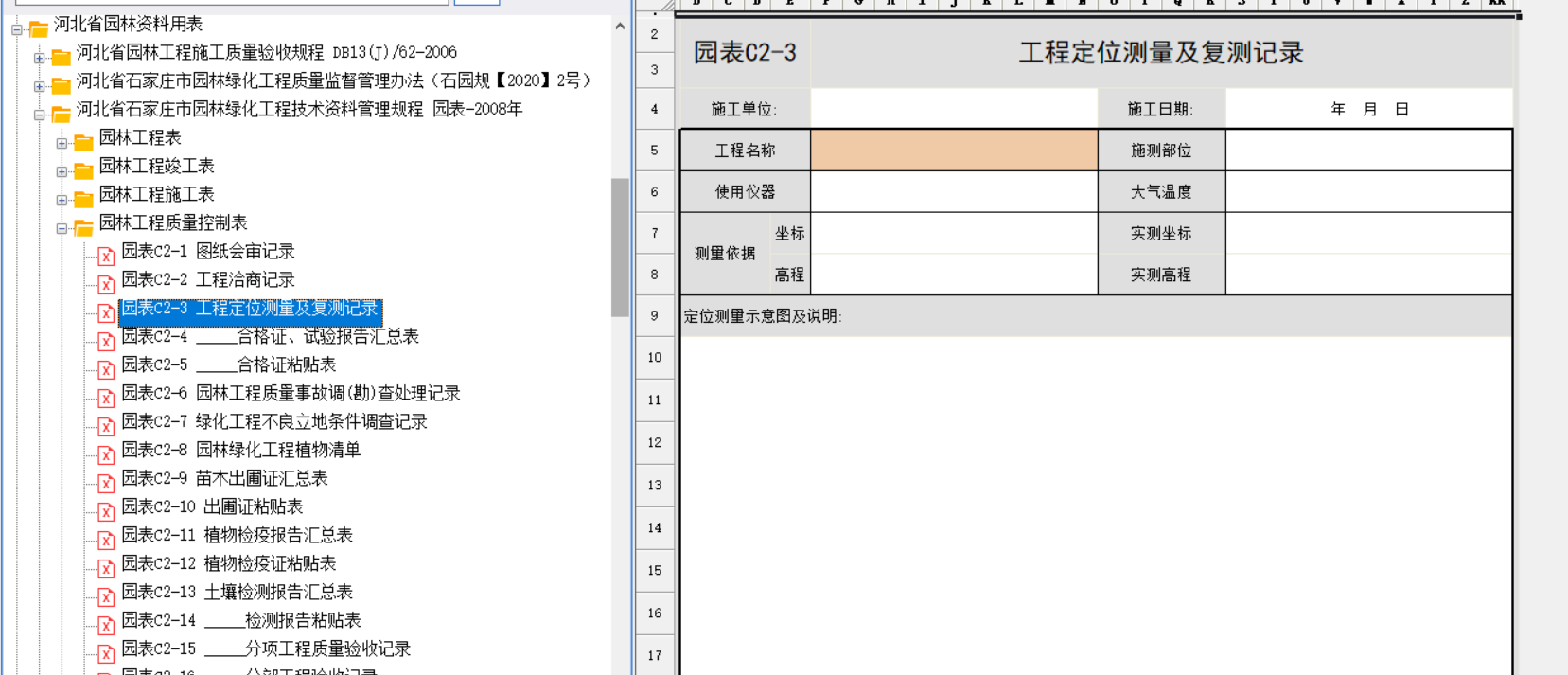

    河北園林有定位的表，可看下圖的話，顯示主要樁點或重要的起止點、寬度變化及轉折點等


    點贊0

    回復 1

    舉報

    全部回復

    • fk20210715075709146黃金專家

      2026-01-17 03:22:44

      謝謝您的解答

      回復

  • 筑業小筑老師鉑金專家

    2026-01-12 08:22:06

    在公園園路的建設中，**繪制放線圖通常是必要的**。以下是具體原因和場景分析：
    ---
    ### **1. 放線圖的作用**
    放線圖是施工前的關鍵指導文件，主要用于：
    - **精準定位**：確定園路的平面位置、轉彎半徑、交叉點等。
    - **高程控制**：標注坡度、排水方向，避免積水。
    - **協調施工**：規避地下管線、植被保護區或其他設施沖突。
    - **確保設計還原**：保障園路的形態、寬度、鋪裝圖案與設計一致。
    ---
    ### **2. 需要放線圖的場景**
    - **復雜地形**：如山地、水岸等不規則地形，需通過放線圖標注坐標和高程。
    - **曲線道路**：弧形、波浪形路徑需要精確控制曲率。
    - **鋪裝拼接**：涉及石材、地磚等圖案拼接時，放線圖指導鋪裝排版。
    - **多專業協同**：與綠化、照明、排水等工程交叉施工時，需統一放線基準。
    ---
    ### **3. 無需放線圖的例外情況**
    - **臨時性小路**：簡易碎石路或臨時步道，施工簡單且無需長期保留。
    - **極小規模路徑**：如私家庭院內的短直步道，可現場直接放線。
    - **自然式野趣路徑**：刻意追求不規則形態時，可能依賴現場調整而非圖紙。
    ---
    ### **4. 放線圖的核心內容**
    典型的園路放線圖需包含：
    - **平面坐標網格**：標注道路中線或邊線的控制點坐標。
    - **高程點**：關鍵位置的標高（如坡頂、坡底、交叉點）。
    - **參照物標注**：附近建筑物、喬木、水體等固定參照物。
    - **施工說明**：鋪裝材料交接、伸縮縫位置、排水坡度要求等。
    ---
    ### **5. 現代施工技術的輔助**
    - **全站儀/GPS定位**：復雜園路可通過數字化坐標直接放樣。
    - **BIM模型**：三維模型輔助可視化放線，減少誤差。
    - **無人機測繪**：快速獲取場地地形數據，優化放線方案。
    ---
    ### **總結**
    **絕大多數公園園路需要放線圖**，尤其是在公共工程或復雜設計中。它是施工質量、效率和安全的重要保障。即使在小規模項目中，簡化的放線草圖（如標注關鍵控制點）也能顯著降低施工風險，避免返工成本。
